形状生成器绘制异形LOGO也能轻松拿下

　　各位同学们下午好，今天给大家分享的知识是利用形状生成器绘制异行LOGO的做法。

　　（该LOGO为群友投稿，版权归原作者所有，本文分享LOGO的绘制方法）

　　教程步骤

　　老规律先观察分析思路，我们来分析下这个图形，看下图：

　　这是一个抽象型的logo，整体是一只鸟展翅翱翔的造型，由绿翅膀、黄翅膀构成(经观察，两者造型相同，大小和方向不同)，中间的交叠部分正好是鸟的头部，非常巧妙且优美。

　　所以我们只要做出绿色翅膀，剩下的问题便可迎刃而解，下面我把绿色翅膀单拿出来用肉眼观察下，看能不能找到什么规律。

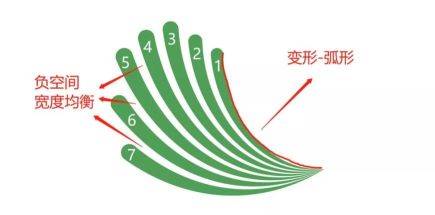

　　正空间是7条上圆下尖的线条，其中345最长，2和6次之，1和7最短，它们之间形成的负空间宽度十分均衡，而从这个整体的弧度可以推断，这个图形应该是经过变形(弧形)得到的。

　　根据上面的分析和思考，那么接下来我们做一下。

　　第1步：绘制路径

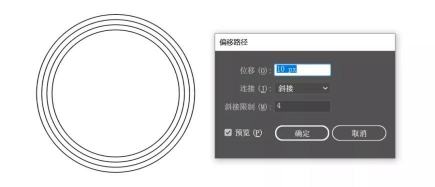

　　首先画一个圆形路径，然后通过偏移路径命令，额外画出3个更大的同心圆，我这里偏移路径的数值为10px，如下：

　　第2步：制作基本形

　　1. 画一个倒三角形，三角形的顶点位于圆心处，如下：

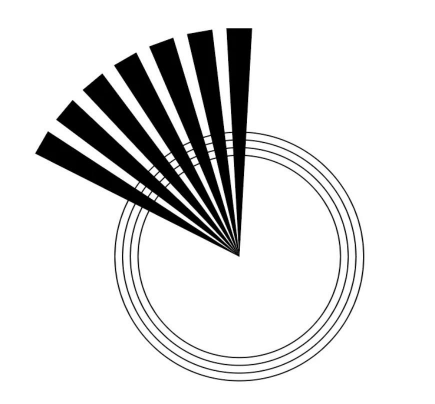

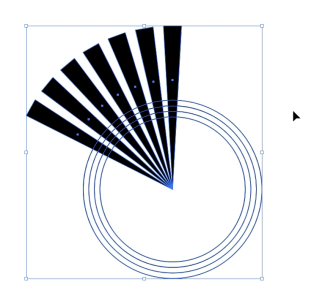

　　2. 以圆心为旋转轴心点，单位旋转角度10°，用旋转工具(R)复制出6个三角形，如下：

　　3. 选中所有图形，利用形状生成器工具(shift+M)按住alt键删除多余的三角形，看下动图操作。

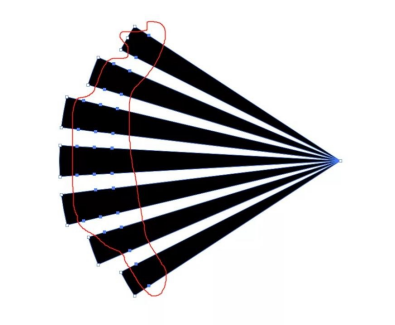

　　4. 将线条上多余的锚点全部删掉，方便后续操作，如下：

　　第3步：优化形状

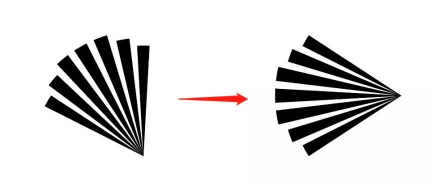

　　1. 将图形逆时针旋转 60°，然后 Ctrl+G 编组，效果如下：

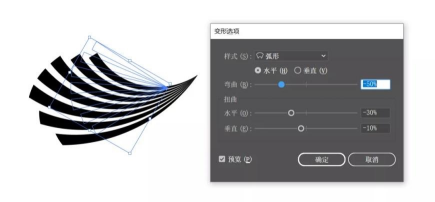

　　2. 执行效果-变形-弧形，参数如下：

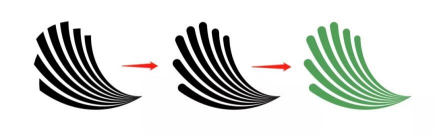

　　3. 执行对象-扩展外观，并顺时针旋转30°，如下：

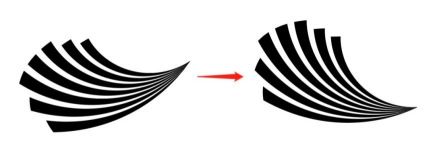

　　4. 目前的图形有些扁，我们可以将其适当拉高一些，右键-变换-缩放，参数如下：

　　5. 将线条上端到圆角并上色，如下：

　　至此，绿色翅膀造型我们就做好了。

　　第4步：复制另一侧

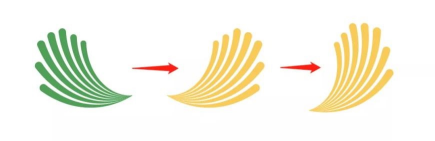

　　1. 将绿色翅膀复制一份，水平翻转并填充黄色，然后逆时针旋转20°，如下：

　　2. 将其等比缩小一些，并移到合适位置，要保证下图红圈处的锚点在黄翅膀的边上，且相交处的弧度要圆滑，如蓝线所示。

　　第5步：做交集

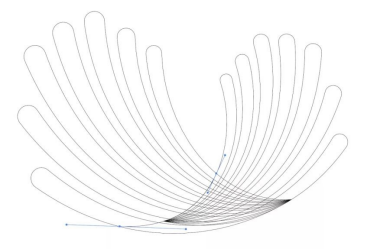

　　1. 以黄翅膀最左侧的弧度为参考，画一条线段，确保线段的锚点都位于绿翅膀的边上，方便后面做切割，如下。

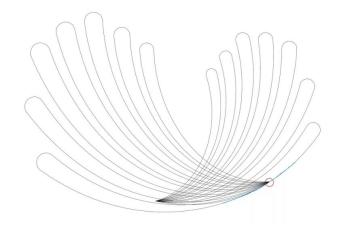

　　看下轮廓图。

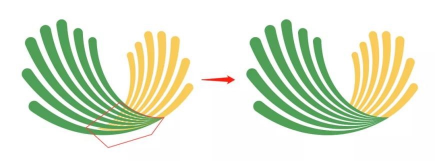

　　2. 删掉位于绿翅膀内部的黄翅膀，如下：

　　3. 将绿翅膀原位复制一份(ctrl+C,ctrl+F)，选中第一步的红色线段和复制，执行路径查找器中的分割，将其切断，看下动图。

　　至此，两个翅膀和交集就全部做好了，剩下的就是上色了，翅膀部分用的是径向渐变，而交集部分是纯色填充，这没什么好讲的了。

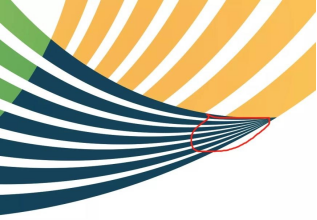

　　如果你觉得交集的最右侧负空间有点儿多，如下：

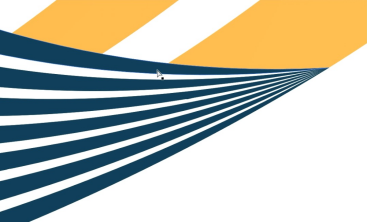

　　可以适当调整句柄，减小负空间，看下动图：

　　好啦，今天的小案例就讲到这里。
