hi～～～ 我是宋宋，今天给大家分享的是数据分析的可视化部分。
### 简介
信息可视化（也叫绘图）是数据分析中最重要的⼯作之⼀。它可能是探索过程的⼀部分，例如，帮助我们找出异常值、必要的数据转换、得出有关模型的idea等。
其实做 Python的数据可视化，可以使用的库分别是 Matplotlib 、Seaborn 、Bokeh、 Plotly 、Pyecharts等。
Matplotlib是Python数据可视化库中的泰斗，它已经成为python中公认的数据可视化工具，通过Matplotlib可以很方便的设计和输出二维以及三维的数据，其提供了常规的笛卡尔坐标，极坐标，球坐标，三维坐标等，其输出的图片质量也达到了科技论文中的印刷质量，日常的基本绘图更不在话下。
Matplotlib 是一个 Python 的 2D绘图库，通过 Matplotlib，开发者可以仅需要几行代码，便可以生成绘图，直方图，功率谱，条形图，错误图，散点图等。
优势：
> （1）能将数据进行可视化，更直观的呈现
>
> （2）使数据更加客观，更具说服力
在分享Matplotlib之前我们先了解以下几个概念：
**画板、画纸的概念**
我们知道画画时需要画板和画纸。在matplotlib中也是一个道理。
图形在画板（figure）中绘制完成，而画板又由不同的画布（纸）（axes）构成，具体的图形构建时要指明画板和画布，否则默认一画板一画布。
##### 画板（figure）
画板存在的意义：
- 控制图像的比例情况（大小）
- 保存图像
创建一个画板
> plt.figure(
> num=None, 用于指定在画板上，放几个画布
> figsize=None, (宽度, 高度)
> dpi=None, 图像的分辨率
> facecolor=None, 背景色
> edgecolor=None, 边界颜色
> frameon=True,
> FigureClass,
> clear=False,
> **kwargs,
> linewidth
> )
##### 画布（axes）
一个坐标系就是一个画布，就是一个图，一个画板上可以有多个坐标系
画布的创建
画布要创建在画板上
fig.add_subplot(nrows, ncols, index)
nrows将画板分为几行,ncols将画板分为几列,index选取使用哪一个被划分的画板
> add_subplot(nrows, ncols, index, \**kwargs)
> add_subplot(pos, **kwargs)
> add_subplot(ax)
> add_subplot()
画板与画布的关系

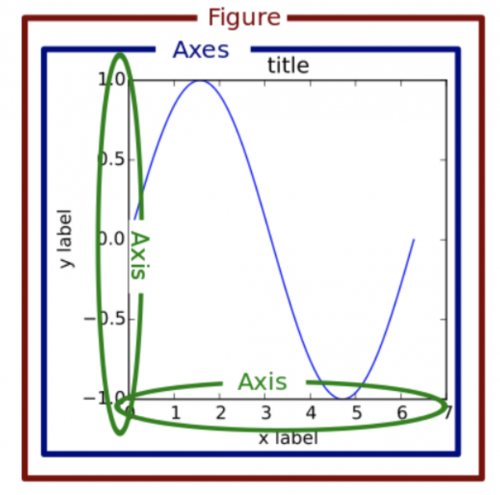

matplotlib图标的基本组成
- 画板figure 呈现出来的坐标系
- 绘图区域axes 【画布】
- x轴和y轴的水平垂直轴线 以及 轴标签
- 轴线上的刻度 以及 对应的刻度标签
- 画布标题
- 图例
### 如何使用绘图包Matplotlib？
matplotlib的基本要素：
```
# 导入pyplot和matplotlib模块
import matplotlib as mpl
from matplotlib import pyplot as plt
%matplotlib inline # 绘制的图片在当前文档显示
```
默认一画板一画纸，我们也可以自己定义画板figure和画布axes，添加顺序是：
> 1. 定义一个figure对象
> 2. 给figure对象添加subplot
比如：
```python
import numpy as np
import matplotlib as mpl
from matplotlib import pyplot as plt
%matplotlib inline
fig = plt.figure()
# 指定切分区域的位置
ax1 = fig.add_subplot(2,2,1)
ax2 = fig.add_subplot(2,2,2)
ax3 = fig.add_subplot(2,2,3)
ax4 = fig.add_subplot(2,2,4)
random_arr = np.random.randn(100)
plt.plot(random_arr)
plt.show()
```

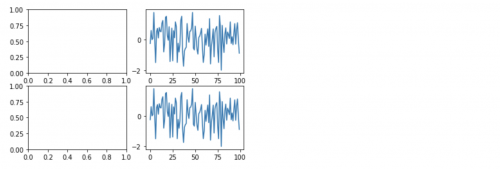

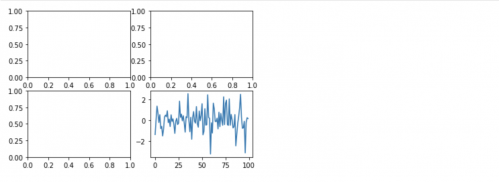

大家可以发现在最后一个画布上显示了图像，但是前面三个没有显示出来，原因是此时的plt是有上下文的，所谓上下文就是在ax2和ax3之间使用plt.plot()进行绘制则绘制的图形是ax2这个画纸的。即在哪个画纸下面执行画图就会绘制在谁上面，前提是下一个画布创建之前。所以如果在ax2和ax4上画图也可以改成如下代码，
```
import numpy as np
import matplotlib as mpl
from matplotlib import pyplot as plt
%matplotlib inline
fig = plt.figure()
random_arr = np.random.randn(100)
# 指定切分区域的位置
ax1 = fig.add_subplot(2,2,1)
ax2 = fig.add_subplot(2,2,2)
plt.plot(random_arr)
ax3 = fig.add_subplot(2,2,3)
ax4 = fig.add_subplot(2,2,4)
plt.plot(random_arr)
plt.show()
```
注意: 如果绘图区域显示的图像比较小，可以结合参数figsize=(宽度，高度)进行设定。

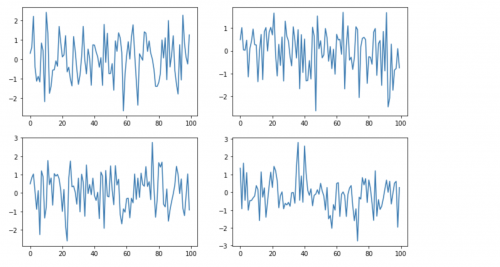

当然也可以使用画布axes对象进行绘制，比如下面代码：
```
# 省略导入，同上
...
fig = plt.figure(figsize=(11,7)) # 画板的大小 设置的横向和纵向的值 单位是英寸 可以表示水平和垂直的缩放
random_arr = np.random.randn(100)
# 指定切分区域的位置
ax1 = fig.add_subplot(2,2,1)
ax2 = fig.add_subplot(2,2,2)
ax3 = fig.add_subplot(2,2,3)
ax4 = fig.add_subplot(2,2,4)
random_arr = np.random.randn(100)
ax1.plot(random_arr)
random_arr = np.random.randn(100)
ax2.plot(random_arr)
random_arr = np.random.randn(100)
ax3.plot(random_arr)
random_arr = np.random.randn(100)
ax4.plot(random_arr)
plt.show()
```
其中的add_subplot(self, *args, **kwargs) 表示向figure添加一个Axes作为一subplot布局的一部分。
add_subplot()方法本质上做了两件事：
1. 将整个Figure区域划分为Row * col的网格；
2. 在网格的指定格子（索引号）中创建一个Axes
add_subplot()网格有两种定义方式：
第一种是用3个参数，分别代表网格的，行数 nrows, 列数 ncols, 索引号index。它们都是位置参数。这种是第1种调用签名形式。

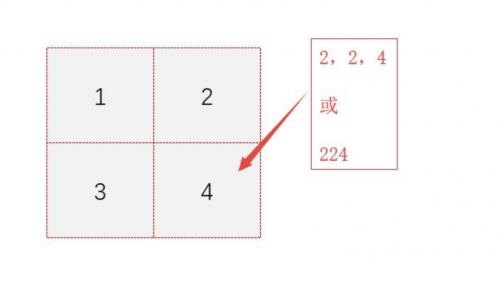

第二种是用一个3位数的整数，如，224，第一个2表示2行，第二个2表示2列，第3位上的4表示第4个格子。这就是第二种调用签名形式，pos为224，也是位置参数。
比如说创建一个2行2列的布局，绘图在第四个axes，注意：2*2的网格是虚拟的，起一个定位的作用
**小结：**
1. figure就是一个矩形容器（顶层容器），可以再划分为小方格，每个方格就是一个subplot，即子绘图区。
2. 一个图形中可以有多个subplot，这些subplot又可以被看作一个整体，有一些属性如整个subplot的位置、内部（单个subplot之间）的间距等，这些属性保存在figure.SubplotParams类中。可以通过Figure的subplotpars参数来修改这些属性。
3. 子图使用了subplot，而不是subfigure。fiugre仅是一个矩形容器，而plot则是具体的图形元素了，所以subplot会自动创建一个Axes，这个Axes是属于特定subplot的。
### 画布的设置
创建好了画布之后，我们就可以对画布进行设置，比如添加标题、坐标轴、设置坐标轴刻度、图例等
#### artist操作
**设置画布标题**
> axes.set_title(label)
> label,
> fontdict=None,
> loc=None,
> pad=None,
> *,
> y=None,
> **kwargs,
> )
> 可以设置标题的位置，样式
**设置坐标轴标签**
> axes.set_xlabel()
> axes.set_ylabel(
> ylabel, # 坐标轴标签名
> fontdict=None, # 字体大小
> labelpad=None,
> *,
> loc=None, # 位置{'left', 'center', 'right'}
> **kwargs,
>
> rotation, # 旋转
> color, # 颜色
> )
**开启和关闭坐标轴**
> axes.set_axis_on()
> axes.set_axis_off()
**设置坐标轴范围【相当于只看一部分】**
> axes.axis([xmin, xmax, ymin, ymax])
>
> axes.set_xlim(min,max)
> axes.set_ylim(min,max)
**设置坐标轴刻度**
> axes.set_xticks([float, float])
> axes.set_yticks(
> ticks=[float, float], 刻度的位置会根据数据的范围以及数据本身设置刻度的位置
> labels=['',''],
> rotation,
> fontsize,
> color
> )
**设置网格**
> axes.grid(b=None, which='major', axis='both', **kwargs)
> axes.grid(True
> )
**设置图例**
在绘图操作中设置label参数，再调用图例显示方法
在图例方法中传入字符串列表
> axes.legend(handles, labels, loc)
> ** loc:图例位置
> ** labels：图例标签名称
> ** handles：
> =============== =============
> Location String Location Code
> =============== =============
> 'best' 0
>
> 'upper right' 1
> 'upper left' 2
> 'lower left' 3
> 'lower right' 4
> 'right' 5
> 'center left' 6
> 'center right' 7
> 'lower center' 8
> 'upper center' 9
> 'center' 10
> =============== =============

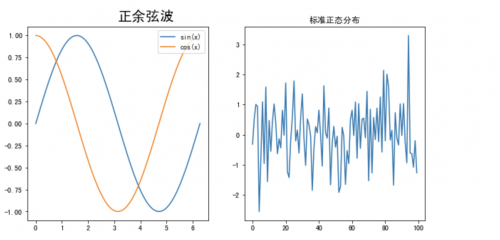

案例：
```
fig = plt.figure(figsize=(10,5))
x = np.linspace(0, np.pi * 2, 100)
y = np.sin(x)
ax1 = fig.add_subplot(1,2,1)
ax1.set_title('正余弦波', fontsize=20, fontweight='bold', horizontalalignment='left', verticalalignment='bottom') # 默认是不支持汉字的
ax1.plot(x, y)
ax1.plot(x, np.cos(x))
ax1.legend(['sin(x)', 'cos(x)'],loc='upper right')
ax2 = fig.add_subplot(1,2,2)
random_arr = np.random.randn(100)
ax2.plot(random_arr)
ax2.set_title('标准正态分布')
```
设置的标题是中文的，因为要想支持中文可以添加如下代码在执行之前：
```
plt.rcParams['font.sans-serif'] = ['Simhei']
# 中文情况下 负号显示会有异常 所以还需要设置负号的操作
# 'axes.unicode_minus'
plt.rcParams['axes.unicode_minus'] = False
# 设置的是点的标记 默认是就是None 不显示
plt.rcParams['lines.marker'] = 'None'
```
当然上面的操作也可以在上下文上完成，结果是一样的。只不过去掉了set_title()中的set_直接使用plt绘制。其他属性也是一样的。即：
```
fig = plt.figure(figsize=(10,5))
x = np.linspace(0, np.pi * 2, 100)
y = np.sin(x)
ax1 = fig.add_subplot(1,2,1)
plt.title('正余弦波', fontsize=20, fontweight='bold', horizontalalignment='left', verticalalignment='bottom') # 默认是不支持汉字的
plt.plot(x, y)
plt.plot(x, np.cos(x))
plt.legend(['sin(x)', 'cos(x)'],loc='upper right')
ax2 = fig.add_subplot(1,2,2)
random_arr = np.random.randn(100)
plt.plot(random_arr)
plt.title('标准正态分布')
```
